MÁY KINH VĨ LÀ GÌ?

1. Tác dụng và phân loại:

Máy kinh vĩ dùng để đo góc bằng, góc đứng, ngoài ra còn đo được chiều dài và độ chênh cao theo phương pháp đo cao lượng giác.

Nếu phân loại máy kinh vĩ theo đặc điểm cấu tạo bàn độ thì sẽ có máy kinh vĩ kim loại, quang học điện tử ; còn phân loại theo độ chính xác thì sẽ có máy kinh vĩ chính xác, máy có độ chính xác trung bình, và xác thấp.

2. Nguyên lý cấu tao máy kinh vĩ:

(1)-Ống kính ngắm (2)-Bàn độ đứng (3)-Bàn độ ngang

(4)-Ống kính hiển vi đọc số

(5)-Ốc hãm và vi động bàn độ ngang (6)- Gương lấy sáng

(7)-Ống thủy dài bàn độ ngang (8)-Đế máy (9)-Ốc cân đế máy CC'- Trục ngắm của ống kính

HH'-Trục quay của ống kínhVV'- Trục quay của máy kinh vĩ LL'- Trục của ống thủy dài

Hình 3.2

a. Ống kính ngắm:

  • Kính vật (1) và kính mắt (2) là những thấu kính hội tụ kết hợp với nhau tạo thành hệ kính hiển vi.
  • Hệ điều quang gồm ốc điều quang (3) và kính điều quang 3'. Khi vặn ốc điều quang, kính điều quang sẽ di chuyển trong ống kính, nhờ đó làm thay đổi vị trí ảnh thật ab so với kính vật. Khi ảnh ab trùng với mặt phẳng màng dây chữ thập (4) sẽ cho ảnh ảo a'b' ngược chiều với vật nhưng được phóng đại lên nhiều lần. Hình 3.4 là nguyên lý tạo ảnh trong ống kính của máy kinh vĩ.

Hình 3.3

Hình 3.4

- Màng dây chữ thập (4) là một tấm kính mỏng trên có khắc lưới chỉ mảnh dùng làm chuẩn khi đo ngắm. Lưới chỉ chữ thập gồm hai chỉ cơ bản là chỉ đứng và chỉ ngang cắt nhau dạng chữ thập; ngoài ra còn có chỉ trên và dưới dùng để đo khoảng cách.

Ống kính máy chỉ tiêu kỹ thuật sau:

- Độ phóng đại của ống kính :





=   =  fv

                     fm   (3.1)

Trong đó: - góc nhìn vật qua ống kính; - góc nhìn vật bằng mắt thường; fv - tiêu cự kính vật; fm - tiêu cự kính mắt.

- Trường ngắm ống kính đặc trưng bởi góc kẹp ε giữa hai đường thẳng xuất phát từ quang tâm kính vật tới hai đầu đường kính màng dây chữ thập.

e = d.r ''

     fv

Trong đó: d - đường kính màng dây chữ thập, fv - tiêu cự kính vật.

- Độ chính xác ống kính :

m   = ± 60''

               V       V     (3.2)

b. Bàn độ và bộ phận đọc số:

      Bàn độ ngang máy kinh vĩ có cấu tạo là một đĩa tròn làm bằng thủy tinh trong suốt có đường kính từ 6cm đến 25cm. Tùy theo là máy quang học hay điện tử và cách chia vạch và đọc số bàn độ có khác nhau.

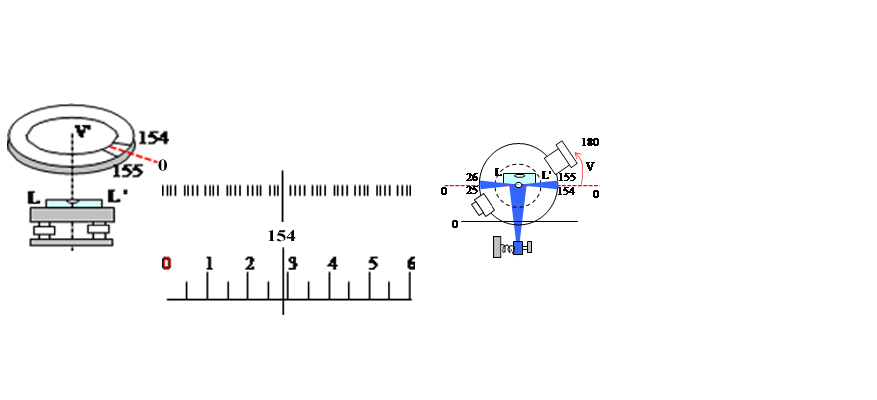

       Đối với máy kinh vĩ quang học, trên mặt bàn độ thường được chia thành 360 khoảng, mỗi khoảng ứng với 1o. Dùng kính hiển vi phóng to khoảng chia 1o rồi đưa và đó một tấm kính mỏng trên khắc vạch chuẩn hoặc thang số đọc. Tùy theo độ chính xác của máy mà thang vạch chuẩn được chia vạch khác nhau ( hình 3.5).

Hình 3.5(c)

      Vì chức năng của bàn độ ngang là đo góc bằng, nên nó được liên kết với ống thủy  thủy dài có trục LL' vuông góc với trục quay VV' của máy kinh vĩ (hình 3.5.a). Trong một vòng đo vị trí bàn độ ngang phải thực sự cố định.

     Khác với bàn độ ngang, bàn độ đứng ngắn liền và cùng quay theo ống kính ngắm. Để cân bằng vạch chuẩn đọc số hoặc vạch "0" trên thang đọc số, một số loại máy kinh vĩ dùng ống thủy dài và vít nghiêng ( hình3.5c ), còn các loại máy kinh vĩ hiện đại dùng bộ cân bằng tự động bằng hệ con lắc quang học hoặc bộ cân bằng điện tử.

    Hai đầu đường kính nằm ngang của bàn độ đứng máy kinh vĩ được khắc vạch tương ứng với trị số 0o - 0o hoặc 0o - 180o hoặc 90o - 270o; bởi vậy khi trục ngắm ống kính nằm ngang và thang đọc số được cân bằng thì đường kính trên phải trùng với vạch "0" của thang đọc số. Trị số của hai đầu đường kính trong trường hợp này gọi là số đọc ban đầu MO lý thuyết; nếu điều kiện trên không đảm bảo sẽ dẫn đến sai số số đọc ban đầu và số đọc có sai số đó gọi là MO thực tế.

c. Bộ phận cân bằng và chiếu điểm

Bộ phận cân bằng gồm ống thuỷ, các ốc cân đế máy, chân máy, vít nghiêng. Bộ phận chiếu điểm gồm dây và quả dọi hoặc bộ phận định tâm quang học.

Ông thuỷ dùng để đưa đường thẳng, mặt phẳng về nằm ngang hoặc thẳng đứng. có hai loại ống thuỷ là: ống thuỷ dài và ống thuỷ tròn ( hình 3.7).

Ông thuỷ dài cấu tạo bởi một ống thuỷ tinh hình trụ nằm ngang, mặt trên là mặt cong có bán kính tương đối lớn. Trong ống thuỷ tinh đã hút chân không người ta đổ đầy chất lỏng có độ nhớt thấp (ete) và để chừa lại một khoảng không khí nhỏ gọi là bọt thuỷ. Đối xứng qua điểm cao nhất trên mặt cong, có những vạch khắc cách đều nhau gọi là khoảng chia ống thuỷ. Độ chính xác ống thuỷ đặc trưng bởi góc ở tâm τ.

R - bán kính mặt cong

d - khoảng chia ống thủy

Ống thuỷ tròn cấu tạo bởi ống thuỷ tinh hình trụ đứng có mặt trên là mặt cầu, sau khi hút chân không người ta cũng đổ đầy ête và chỉ để lại một bọt khí nhỏ gọi là bọt nước ống thuỷ. Điểm cao nhất trên mặt cầu được đánh dấu bởi hai vòng tròn đồng tâm, đường thẳng đứng qua điểm cao nhất là trục ống thủy. Khi bọt nước ống thuỷ ở điểm cao nhất thì trục của ống thuỷ sẽ thẳng đứng. Ống thuỷ tròn có độ chính xác không cao, dùng để cân bằng sơ bộ máy.

Bộ phận chiếu điểm: có thể chiếu điểm bằng dọi hoặc bộ phận định tâm quang học hình sau:
